100W ブラシレスモータドライバ
製品の説明

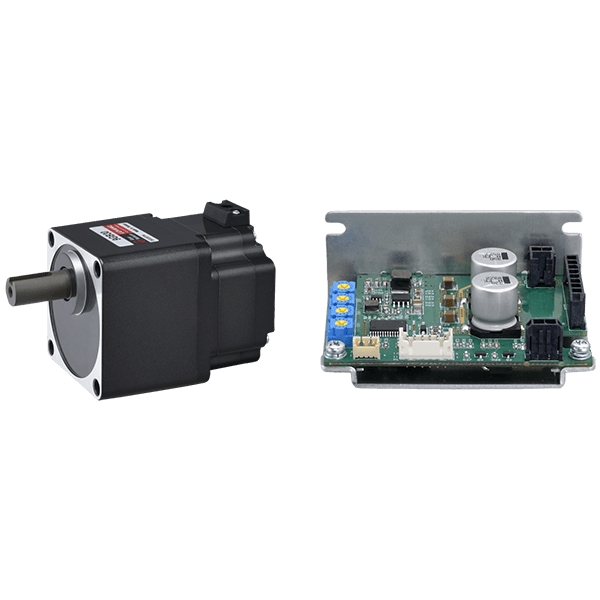

9BH100A-K25 / 9BH100GB-K25

BHシリーズのブラシレスモータは、薄型・小型で高効率、低騒音のブラシレスモータです。ドライバはDC24Vの軽量な基板型設計を採用しており、どのような機器にも簡単に取り付けることができます。配線も簡単で、モータとドライバを接続するだけで操作が可能です。

ブラシレス設計により、メンテナンスの必要性が低く、使用寿命が延びます。また、回転速度設定、トルク制限の設定、加速・減速時間の設定、保護機能、警報出力などの機能も備えています。

これらの利点により、ブラシレスモータは電動工具、電動代車、コンベア設備、包装機械など、さまざまな分野で広く使用されています。環境の持続可能性による低エネルギー消費の要件により、ブラシレスモータの適用範囲はさらに拡大し、多くの設備やシステムの核心駆動部品となっています。

当社の製品は、生産性の向上、コストの削減、競争上の優位性の維持に役立ちます。

  • 低電圧DC24V入力。
  • 小型、低消費電力、高効率。
  • 広い速度制御範囲: 100~3000Rpm/min,低速の影響を受けない。
  • 速度変動率が低い。
  • 定格出力 :100W。
  • 標準減速比: 5~100。
  • 電源電圧:直流DC24V
  • 速度控制範圍:100~3000rpm/min。
  • 保護機能:過負荷、過電流、過速度、モータストール、検出器異常などの保護。

規格表

モータ型式丸軸型9BH100A-K25
歯きり軸型9BH100GB-K25
ドライバ型式 BHD100-K
定格出力                       (W) 100
電源入力 定格電圧          (V) DC24
電圧許容範囲 -15% ~ +15%
定格入力電流         (A) 6.0
最大入力電流     (A) 9.8
定格回転速度                         (r/min) 2500
速度制御範囲                 (r/min) 100~3000
速度変動率 - 0.5% ~ +0.5%
定格トルク                     (N-m) 0.38
瞬時最大トルク                     (N-m) 0.58
時間定格 連続
保護等級 モータ: IP40   ドライバ: IP20
絶縁レベル B種
シャフト材質 モータシャフト軸、減速機出力軸: 鋼鉄
ドライバ検出器 ホール素子
絶縁抵抗 モータ: コイルとケース間DC500V 100MΩ以上
ドライバ:電源端子とドライバ放熱板DC500V 100MΩ以上
絶縁耐圧 モータ: コイルとケース間 AC1500V/ 1分
ドライバ:電源端子とドライバ放熱板 AC500V/ 1分
使用環境 温度:0 ~ +40℃(凍結のないこと)
湿度:85%以下(結露のないこと)
標高:海抜1000m以下
腐食性ガス、塵埃のないこと。爆発物、放射性物質、磁場、真空などの特殊環境での使用は不可。
保存環境 温度:-20 ~ +70℃(凍結のないこと)
湿度:85%以下(結露のないこと)
標高:海抜3000m以下
環境:直射日光を避け、塩分が少なく、通風の良い場所。

製品型式一覧

モータ型式タイプ取付角寸法定格出力シャフトドライブ型式対応電圧ギアボックス減速比
9BH100A-K25 ブラシレスモータ 90mm 100W 丸軸 BHD100-K DC24V - -
9BH100GB-K25 ブラシレスモータ 90mm 100W 歯きり軸 9GB 5,10,15,20,30,50,100

モータトルク特性

■ 100W モータ

減速機規格

減速機減速比51015203050100
モータ軸回転速度
出力軸回転速度 (r/min) 2500r/min 500 250 167 125 83 50 25
許容トルク (N.m) 100W 100~2500r/min 1.75 3.49 5.24 6.98 9.99 16.68 30.00
3000r/min 0.87 1.75 2.62 3.49 5.04 8.34 16.68
許容ラジアル荷重 (N) 100W 出力軸先端から10mm 300 400 500
100W 出力軸先端から20mm 400 500 650
許容アキシアル荷重 (N) 100W 150
運転方向 モータと同方向 モータと逆方向

外形図

■ 100W モータ





■ 100W モータギヤセット
単位:mm
比率L
5~20 96mm
30~100 109mm
■ ドライバ

ドライバ機能

■ 各部の名称
■ 機能
機能內容
回転速度設定方法 SP1内部速度設定器(VR1)による設定
SP2外部速度設定器による設定
SP2外部直流電圧による設定:DC 0〜5V 1mA以上
トルク範囲 トルク設定器(VR2)を使用してトルク範囲を調整及び設定。
加速時間、減速時間*1 0.1〜12秒の範囲内で設定可能。
加速度時間設定器(VR3)、減速度時間設定器(VR4)を使用して設定可能。
*実際の加速時間、減速時間は、使用条件、負荷慣性及び負荷トルクなどに影響されます。
入力信号 START/STOP入力、RUN/BRAKE入力、運転方向の切り替え、内部または外部速度設定の選択、トルク範囲の設定、ALARM-RESET入力。
回生抵抗 回生抵抗接続器(P4)を接続可能。
出力信号 SPEED出力、ALARM出力。
保護機能 過負荷、モーター検知器異常、過電圧、電圧不足、超速、モーターのブロック、ドライバー異常、初期起動異常。

注意:詳しくはBUシリーズの取扱説明書をご覧ください。
