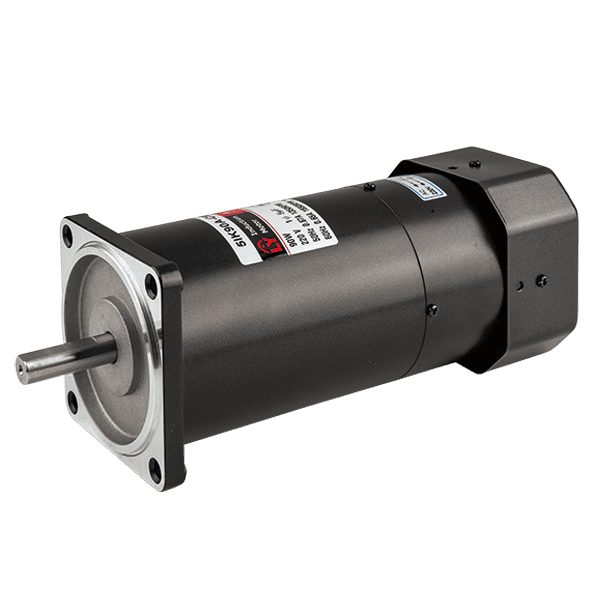

断电煞车马达

断电煞车马达

产品描述

2IK-M / 2RK-M / 3IK-M / 3RK-M / 4IK-M / 4RK-M / 5IK-M / 5RK-M 【K系列】

电磁刹车马达为无激磁作动型电磁刹车的机型，适用於瞬时刹车，具有保持功能，当断电时刹车器会作动达到瞬间停止，同时维持负载，具位置保持的功能，适用於立即停止或垂直升降的机构，例如包装机器丶食品机械丶输送带设备丶加工机械等，应用范围广泛。

马达只须连接单相或三相交流电源後即可轻松运转，客户亦可选择具符合海外安全规格CCC丶CE之产品。

  • 适用於瞬时刹车作业。
  • 具简单的位置保持功能。
  • 可实现瞬间正反转。
  • 刹车使用频率：15次 / 分 (正常使用状态)。
  • 可选用世界各国单相或三相交流电源 (可依客户需求指定)。
  • 可搭配齿轮箱，保持固定转速，减速比变化寛广。
詢價
  • 输出功率：6W ~ 150W。
  • 电压：单相(须装配电容器)丶三相交流电源。
  • 机种: 无激磁作动型电磁刹车器。
  • 齿轮箱：选配。可与齿轮箱或涡轮减速机结合，最高减速比1 / 1800。
  • 风扇：40W为选配，60W以上为标准配备。
  • 可选用符合海外安全规范CCC 认证(中國)或CE认证 (欧洲)之产品。
    •       ※注意：刹车器的来令片为磨耗品，使用一段时间後损耗，须送回检修或更换来令片。

规格表

型号机种框号输出功率马达轴型式对应电压风扇对应齿轮箱
2IK6A-□M IK型附刹车 60mm 6W 圆轴 单相或三相 - -
2IK6GN-□M IK型附刹车 60mm 6W 斜齿轴 单相或三相 - 2GN
2RK6A-□M RK型附刹车 60mm 6W 圆轴 单相或三相 - -
2RK6GN-□M RK型附刹车 60mm 6W 斜齿轴 单相或三相 - 2GN
3IK15A-□M IK型附刹车 70mm 15W 圆轴 单相或三相 - -
3IK15GN-□M IK型附刹车 70mm 15W 斜齿轴 单相或三相 - 3GN
3RK15A-□M RK型附刹车 70mm 15W 圆轴 单相或三相 - -
3RK15GN-□M RK型附刹车 70mm 15W 斜齿轴 单相或三相 - 3GN
4IK25A-□M IK型附刹车 80mm 25W 圆轴 单相或三相 - -
4IK25GN-□M IK型附刹车 80mm 25W 斜齿轴 单相或三相 - 4GN
4RK25A-□M RK型附刹车 80mm 25W 圆轴 单相或三相 - -
4RK25GN-□M RK型附刹车 80mm 25W 斜齿轴 单相或三相 - 4GN
5IK40A-□M IK型附刹车 90mm 40W 圆轴 单相或三相 可选配 -
5IK40GN-□M IK型附刹车 90mm 40W 斜齿轴 单相或三相 可选配 5GN
5RK40A-□M RK型附刹车 90mm 40W 圆轴 单相或三相 可选配 -
5RK40GN-□M RK型附刹车 90mm 40W 斜齿轴 单相或三相 可选配 5GN
5IK60A-□MF IK型附刹车 90mm 60W 圆轴 单相或三相 标配 -
5IK60GN-□MF IK型附刹车 90mm 60W 斜齿轴 单相或三相 标配 5GN
5IK60GU-□MF IK型附刹车 90mm 60W 斜齿轴 单相或三相 标配 5GU
5RK60A-□MF RK型附刹车 90mm 60W 圆轴 单相或三相 标配 -
5RK60GN-□MF RK型附刹车 90mm 60W 斜齿轴 单相或三相 标配 5GN
5RK60GU-□MF RK型附刹车 90mm 60W 斜齿轴 单相或三相 标配 5GU
5IK90A-□MF IK型附刹车 90mm 90W 圆轴 单相或三相 标配 -
5IK90GU-□MF IK型附刹车 90mm 90W 斜齿轴 单相或三相 标配 5GU
5RK90A-□MF RK型附刹车 90mm 90W 圆轴 单相或三相 标配 -
5RK90GU-□MF RK型附刹车 90mm 90W 斜齿轴 单相或三相 标配 5GU
5IK120A-□MF IK型附刹车 90mm 120W 圆轴 单相或三相 标配 -
5IK120GU-□MF IK型附刹车 90mm 120W 斜齿轴 单相或三相 标配 5GU
5RK120A-□MF RK型附刹车 90mm 120W 圆轴 单相或三相 标配 -
5RK120GU-□MF RK型附刹车 90mm 120W 斜齿轴 单相或三相 标配 5GU
5IK150A-□MF IK型附刹车 90mm 150W 圆轴 单相或三相 标配 -
5IK150GU-□MF IK型附刹车 90mm 150W 斜齿轴 单相或三相 标配 5GU
5RK150A-□MF RK型附刹车 90mm 150W 圆轴 单相或三相 标配 -
5RK150GU-□MF RK型附刹车 90mm 150W 斜齿轴 单相或三相 标配 5GU

尺寸表 (mm)

型号功率 (W)ABCBDBEIGPZE马达轴端重量
LKSD(KG)
2 6W 60 152.5 128.5 24 54 2.2 70 5 49.5 18 6 5.2 1
3 15W 70 164.2 132.2 32 64 2.2 82 6 58 25 6 5.2 1.5
4 25W 80 169.2 137.2 32 73 2.2 94 7 66.5 25 8 7 2
5 40W 90 198.5 162.5 36 83 2.2 104 7 73.6 30 10 9 3
60W 90 224.5 188.5 36 83 2.2 104 7 73.6 30 12 11 3.3
90W 90 249.9 213.9 36 83 2.2 104 7 73.6 30 12 11 4
120W 90 249.9 213.9 36 83 2.2 104 7 73.6 30 12 11 4
150W 90 249.9 213.9 36 83 2.2 104 7 73.6 30 12 11 4
