产品描述

LV22 / LV28 / LV32 / LV40 【L系列】

LV立式高比速减速马达是除了原有的减速马达结构外再连结另一个减速机，以提供更高的减速比。法兰安装型的设计，可直接安装至设备以提供传动。可装配刹车器作为刹车马达使用，或指定CCC丶CE规格的产品。透过特殊设计与严格品质检验，如展减速马达具备了低噪音丶低温升丶使用寿命长的特性。此外，所有齿轮箱均受到严格检查，以确保不漏油且运转平稳，且外壳采用轻量化铝合金材质，外型轻巧美观且散热性佳，广泛运用於各产业设备。

  • 主要零件台湾制造，品质稳定有保障。
  • 采用高精密度齿轮加工，低噪音。
  • 特殊防漏油设计，不须更换油。
  • 外壳轻量化铝合金材质(LV40除外)，烤漆处理。
  • 世界各国电压皆可对应生产。
  • 多安装於包装机械丶食品机械丶自动化设备丶输送带设备丶加工机丶送料机等产业。
詢價
  • 输出功率：100W ~ 400W (1/8HP ~ 1/2HP)。
  • 标准减速比：250~1800。
  • 电压：单相交流电 (有装配电容器)或三相交流电。
  • 选配装置：刹车器。安装後，可作为刹车马达使用。
  • 可选用符合海外安全规范CCC 认证(中國)或CE认证 (欧洲)之产品。
  • 机种类型: 高比速减速马达丶高比速刹车减速马达丶高效率高比速减速马达。

规格表

类型框号马力标准比数范围
(轻负荷比数范围)		电压是否附刹车机种
立式高比速减速马达 LV22 /LV22B 100W (1/8HP) (250~1800) 单相或三相AC电源 可选配 轻荷重型
立式高比速减速马达 LV28 100W (1/8HP) 250~1800 单相或三相AC电源 可选配 标准型
立式高比速减速马达 LV28 200W (1/4HP) (250~1800) 单相或三相AC电源 可选配 轻荷重型
立式高比速减速马达 LV32 200W (1/4HP) 250~1800 单相或三相AC电源 可选配 标准型
立式高比速减速马达 LV32 400W (1/2HP) (250~1800) 单相或三相AC电源 可选配 轻荷重型
立式高比速减速马达 LV40 400W (1/2HP) 250~1800 单相或三相AC电源 可选配 标准型

注意: 轻荷重型减速马达(缩框机种)仅限定马达保固。

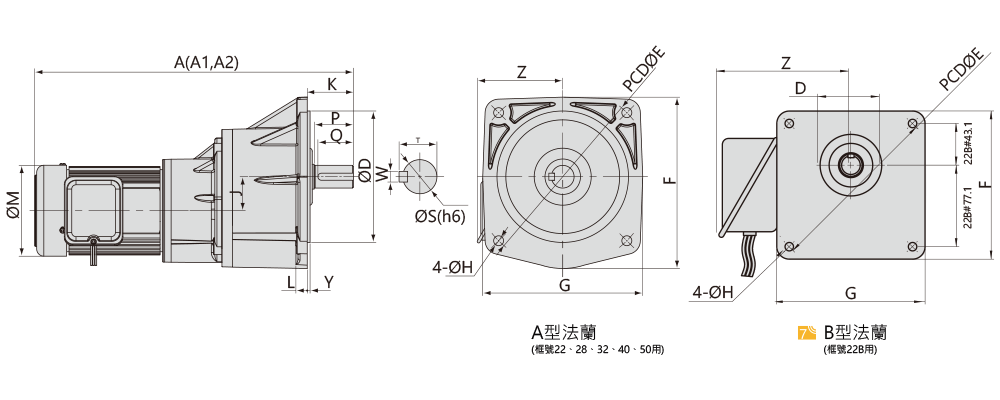

尺寸表 (mm)

功率(W)减速比本体框号AA1A2DEFGHJKLMYZ出力轴端
(HP) 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 SPWTQ
100W
(1/8HP)		 (250~1800) 1#+2# 22 346 377 346 148 185 176 164 11 33.65 47 12 135 3 135 22 40 7 25 35
1#+2# 22B 346 377 346 57 170 147 147 11 33.65 47 12 135 - 135 22 40 7 25 35
250~1800 1#+3# 28 348 379 348 170 220 216 216 11 40.22 60 15 135 6 135 28 45 7 31 40
200W
(1/4HP)		 (250~1800) 1#+3# 28 368 379 379 170 220 216 216 11 40.22 60 15 135 6 135 28 45 7 31 40
250~1800 2#+4# 32 433 444 443 185 255 241 225 13 47.87 65 15 135 4 135 32 55 10 35 50
400W
(1/2HP)		 (250~1800) 2#+4# 32 443 454 - 185 255 241 225 13 47.87 65 15 135 4 135 32 55 10 35 50
250~1800 3#+5# 40 500 511 - 230 310 291 272 15 52.3 85 21 135 5 135 40 65 10 43 60
400W+
(1/2HP)		 (250~1800) 2#+4# 32 466 472 495 185 255 241 225 13 47.87 65 15 165 4 135 32 55 10 35 50
250~1800 3#+5# 40 521 527 550 230 310 291 272 15 52.3 85 21 165 5 135 40 65 10 43 60
  • 轻荷重/缩框机种只限定马达保固。
  • ( ) 表示轻荷重/缩框机种。
  • 单相煞车马达尺寸另定。
  • A: 三相减速机马达/ A1: 三相煞车减速机马达/ A2: 单相减速机马达。
  • 400W标准型。
  • 400W单相标准型和三相加强型。
  • B型法兰: 18丶22B框号用
