产品描述

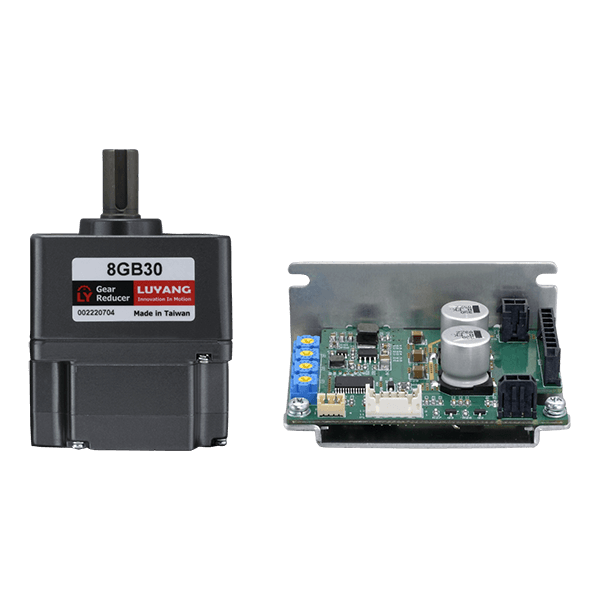

8BH050A-K25 / 8BH050GB-K25

BH系列无刷电机是一款薄小型、高效率、低噪音的无碳刷式电机，驱动器采用DC24V轻巧基板型的设计，方便安装于任何设备机台，配线简单，只需将电机和驱动器连接即可操作。

无刷电机的无碳刷设计，可降低维护需求及延长使用寿命。具备转速设定、转矩限制的设定、加速或减速时间设定、保护机能、警报输出等功能。

这些优点使无刷电机被广泛应用于电动工具、电动代步车、输送带设备、包装机械等各个领域。随着环境永续的低能耗需求，无刷电机的应用范围进一步扩大，成为更多设备和系统的核心驱动部件。

我们的产品将帮助您提高生产效率，降低成本，并保持您的竞争优势。

  • 低电压DC24V入电。
  • 体积小、耗电量低、效率高。
  • 宽广的调速控制范围: 100~3000Rpm/min，不受低速影响。
  • 速度变动率低。
詢價
  • 输出功率：50W。
  • 标准减速比： 5~100比。
  • 电源入电压：直流DC24V
  • 速度控制范围：100~3000rpm/min。
  • 保护功能：过负载、过电流、超速、电机赌转、检知器异常等保护。

规格表

电机型号圆轴型8BH050A-K25
齿轴型8BH050GB-K25
驱动器型号 BHD050-K
额定输出                               (W) 50
电源输入 额定电压 (V) DC24
电压容许误差 -15% ~ +15%
额定输入电流 (A) 2.9
最大输入电流 (A) 5.4
电机额定转速 (r/min) 2500
速度控制范围 (r/min) 100~3000
速度变动率 - 0.5% ~ +0.5%
电机额定转矩 (N-m) 0.19
电机瞬间最大转矩 (N-m) 0.29
额定时间 连续
保护等级 电机: IP40  驱动器: IP00
电机绝缘等级 B级
轴材质 电机轴、减速机出力轴: 钢
驱动器检知器 霍尔元件
绝缘电阻 电机: 线圈对外壳DC500V 100MΩ以上
驱动器:电源端子对驱动器散热板DC500V 100MΩ以上
绝缘耐压 电机: 线圈对外壳 AC1500V/ 1分钟
驱动器: 电源端子对驱动器外壳 AC500V/ 1分钟
使用环境 温度：0 ~ +40℃(无冻结)
湿度：85%以下(无结露)
标高：海拔1000m以下
环境：无腐蚀性气体、灰尘。不可于爆炸性、放射性场所、磁场、真空等特殊环境
保存环境 温度：-20 ~ +70℃(无冻结)
湿度：85%以下(无结露)
标高：海拔3000m以下
环境：避免太阳直晒，盐分较少且通风良好场所

产品型号一览表

电机型号类型框号输出功率电机轴型式驱动器型号电源电压对应齿轮箱减速比
8BH050A-K25 无刷电机 80mm 50W 圆轴 BHD050-K DC24V - -
8BH050GB-K25 无刷电机 80mm 50W 斜齿轴 8GB 5,10,15,20,30,50,100

电机转矩特性

■ 50W 电机

减速机规格

减速机减速比51015203050100
电机轴转速
出力轴转速 (r/min) 2500r/min 500 250 167 125 83 50 25
容许转矩 (N.m) 50W 100~2500r/min 0.83 1.65 2.52 3.30 4.75 7.95 16.00
3000r/min 0.70 1.36 2.04 2.81 3.98 6.60 13.29
容许悬吊载重 (N) 50W 距离出力轴前端10mm 200 300 450
50W 距离出力轴前端20mm 250 350 550
容许推力载重 (N) 50W 100
运转方向 与电机同方向 与电机反方向

外型尺寸图

■ 50W 电机

■ 50W 电机减速机组
单位：mm
比数L
5~20 85mm
30~100 90mm
■ 驱动器

驱动器功能

■ 各部的名称
■ 功能
功能內容
转速设定方法 通过SP1内部速度设定器(VR1)
通过SP2外部速度设定器
通过SP2外部直流电压: DC 0~5V 1mA以上
转矩范围 通过转矩设定器(VR2)调整并设定转矩范围。
加速度时间、减速度时间* 0.1~12秒的范围内设定
通过加速度时间设定器(VR3)、减速度时间设定器(VR4)可进行设定。
*实际的加速时间、减速时间受客户的使用条件、负载惯性及负载转矩等的影响。
输入讯号 START/STOP输入、RUN/BRAKE输入、运转方向的切换、内部或外部速度设定的选择、转矩范围的设定、ALARM-RESET的输入。
回升电阻 可连接回升电阻连接器(P4)
输出讯号 SPEED输出、ALARM输出
保护机能 过负载、电机检知器异常、过电压、电压不足、超速、电机堵转、驱动器异常、初始启动异常。

注意：相关详情请参阅BH系列操作手册。
