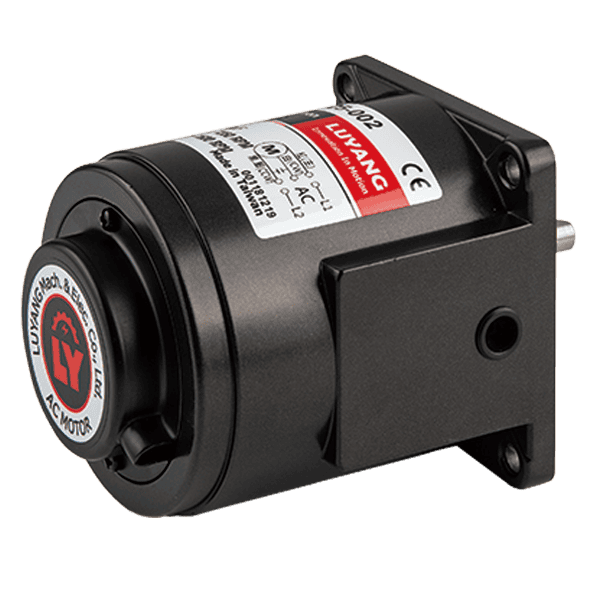

產品描述

M206 / M315 / M425 / M540 / M560 / M590 / M5120 / M5150 【K系列】

組合型調速馬達是一種單相馬達可藉由調整馬達的輸出轉速，進行速度控制，是屬於無段變速的機型。透過連接器的設計，調速馬達可輕鬆連結US/UX組合型速度控制器，節省接線時間，操作簡單，組合簡便。
調速馬達特性優異，具備溫升低、噪音低的特性，外型簡單俐落，體積小節省機械空間，因此常應用於輸送帶機械、包裝機器、食品機械、自動化機械等設備。您亦可選擇具符合海外安全規格UL、CE之產品。

  • 須搭配組合型速度控制器(US型/UX型)
  • 連接器直接連結，安裝快速又容易
  • 適用於單相馬達做速度控制，無段變速
  • 體積小、外殼烤漆處理。
  • 低噪音、低溫升。
詢價
  • 輸出功率：6W~150W
  • 電壓：單相電源，須裝配電容器。
  • 須搭配組合型速度控制器(US型/UX型)。
  • 速度控制範圍:
    90~1350 rpm/ min(50Hz)
    90~1600 rpm/ min(60Hz)
    註一: 速度控制範圍為無附載狀態時的數值。
    註二: 三相馬達做速度控制時需要使用變頻器。
  • 齒輪箱：選配，可與GN型、GU型或GA型齒輪箱結合。
  • 風扇：40W為選配，60W以上為標準配備。
  • 其他選配：接線盒、強制風扇。
  • 可選用符合海外安全規範UL(美國, 加拿大)、CE(歐洲)之產品。

規格表

M560-4□□F組合型調速90mm60W斜齒軸單相電壓標配5GNM560-0□□F組合型調速90mm60W斜齒軸單相電壓標配5GU
型號機種框號輸出功率馬達軸型式對應電壓風扇對應齒輪箱
M206-0□□ 組合型調速 60mm 6W 圓軸 單相電壓 - -
M206-4□□ 組合型調速 60mm 6W 斜齒軸 單相電壓 - 2GN
M315-0□□ 組合型調速 70mm 15W 圓軸 單相電壓 - -
M315-4□□ 組合型調速 70mm 15W 斜齒軸 單相電壓 - 3GN
M425-0□□ 組合型調速 80mm 25W 圓軸 單相電壓 - -
M425-4□□ 組合型調速 80mm 25W 斜齒軸 單相電壓 - 4GN
M540-0□□ 組合型調速 90mm 40W 圓軸 單相電壓 可選配 -
M540-4□□ 組合型調速 90mm 40W 斜齒軸 單相電壓 可選配 5GN
M560-0□□F 組合型調速 90mm 60W 圓軸 單相電壓 標配 -
M560-4□□F 組合型調速 90mm 60W 斜齒軸 單相電壓 標配 5GN
M560-5□□F 組合型調速 90mm 60W 斜齒軸 單相電壓 標配 5GU
M590-0□□F 組合型調速 90mm 90W 圓軸 單相電壓 標配 -
M590-5□□F 組合型調速 90mm 90W 斜齒軸 單相電壓 標配 5GU
M5120-0□□F 組合型調速 90mm 120W 圓軸 單相電壓 標配 -
M5120-5□□F 組合型調速 90mm 120W 斜齒軸 單相電壓 標配 5GU
M5150-0□□F 組合型調速 90mm 150W 圓軸 單相電壓 標配 -
M5150-5□□F 組合型調速 90mm 150W 斜齒軸 單相電壓 標配 5GU

尺寸表 (mm)

型號功率ABCBDBEIGPZE馬達軸端重量
LKSD(KG)
2 6W 60 112 88 24 54 2.2 70 5 49.5 18 6 5.2 0.9
3 15W 70 124 92 32 64 2.2 82 6 58 25 6 5.2 1.60
4 25W 80 130 98 32 73 2.2 94 7 66.5 25 8 7 2.5
5 40W 90 154 118 36 83 2.2 104 7 73.6 30 10 9 2.60
60W 90 173 137 36 83 2.2 104 7 73.6 30 12 11 3.40
90W 90 198 162 36 83 2.2 104 7 73.6 30 12 11 3.40
120W 90 198 162 36 83 2.2 104 7 73.6 30 12 11 3.40
150W 90 198 162 36 83 2.2 104 7 73.6 30 12 11 3.40
