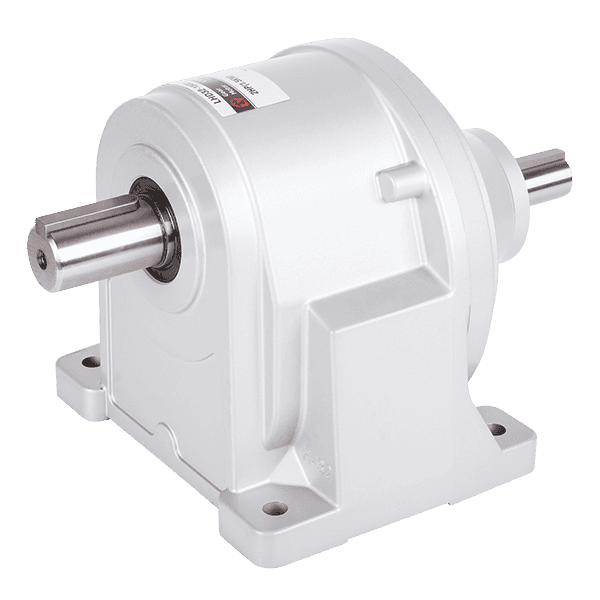

LHD臥式雙軸齒輪減速機

LHD臥式雙軸齒輪減速機

產品描述

LHD18 / LHD22 / LHD22B / LHD28 / LHD32 - 【L系列】

LHD臥式雙軸齒輪減速機是一種單體減速機，透過兩側的傳動軸連結減速機內部齒輪，可實現減低轉速、增大轉矩目的。透過腳座的設計，方便固定於機台底座，以提供設備傳動。
所有齒輪箱均受到嚴格檢查，以確保不漏油且運轉平穩，並採用輕量化鋁合金材質，散熱性佳，外殼經烤漆處理，結構一體，輕巧美觀。

  • 臥式腳座設計，安裝容易。
  • 精密加工，低噪音、高轉矩。
  • 特殊防漏油設計且不須更換油。
  • 外殼輕量化鋁合金材質，烤漆處理。
  • 台灣製造，品質穩定有保障。
詢價
  • 減速比：3 ~ 200
  • 可搭功率：100W ~ 1500W (1/8HP ~ 2HP)
  • 框號：18 / 22 / 28 / 32
  • 樣式：LHD臥式雙軸型

規格表

類型框號搭配馬達功率標準型比數範圍
(輕荷重型比數範圍)
臥式雙軸齒輪減速機 LHD18 100W (1/8HP) 3~50
(60~200)
臥式雙軸齒輪減速機 LHD22 100W (1/8HP) 60~200
臥式雙軸齒輪減速機 LHD18 200W (1/4HP) 3~10
(12.5~90)
臥式雙軸齒輪減速機 LHD22 200W (1/4HP) 12.5~90
(100~200)
臥式雙軸齒輪減速機 LHD28 200W (1/4HP) 100~200
臥式雙軸齒輪減速機 LHD22 400W (1/2HP) 3~10
(12.5~90)
臥式雙軸齒輪減速機 LHD28 400W (1/2HP) 12.5~90
(100~200)
臥式雙軸齒輪減速機 LHD32 400W (1/2HP) 100~200
臥式雙軸齒輪減速機 LHD28 750W (1HP) 3~25
(30~120)
臥式雙軸齒輪減速機 LHD32 750W (1HP) 30~120
(125~200)
臥式雙軸齒輪減速機 LHD32 1500W (2HP) 3~30

注意: 輕荷重型減速馬達(縮框機種)不在保固範圍。

尺寸表 (mm)

功率(W)減速比本體ADEFGHJKLMXY出力軸端       入力軸端
(HP) 　 　 　 　 　 　 　 　 　 　 　 　 　 　 SPWTQS1P1W1T1Q1
100W
(1/8HP)		 3~50
(60~200)		 18 165 40 110 135 65 9 16 48.6 10 72.5 131 88.5 18 30 5 20 25 14 25 5 16 22
60~200 22 196 65 130 158 90 11 17.65 60 13 79.85 153 97.5 22 40 7 25 35 14 25 5 16 22
200W
(1/4HP)		 3~10
(12.5~90)		 18 165 40 110 135 65 9 16 48.6 10 72.5 131 88.5 18 30 5 20 25 14 25 5 16 22
12.5~90
(100~200)		 22 196 65 130 158 90 11 17.65 60 13 79.85 153 97.5 22 40 7 25 35 14 25 5 16 22
100~200 28 210 90 140 180 120 11 24.22 66.5 16 92 174 116 28 45 7 31 40 14 25 5 16 22
400W
(1/2HP)		 3~10
(12.5~90)		 22 230 65 130 158 90 11 17.65 60 13 79.85 153 97.5 22 40 7 25 35 16 30 5 18 27
12.5~90
(100~200)		 28 255 90 140 180 120 11 24.22 66.5 16 92 174 116 28 45 7 31 40 16 30 5 18 27
100~200 32 290 130 170 210 165 13 30.22 70 20 100 198 130 32 55 10 35 50 16 30 5 18 27
750W
(1 HP)		 3~25
(30~120)		 28 265 90 140 180 120 11 24.22 66.5 16 92 174 116 28 45 7 31 40 19 40 6 21.5 35
30~120
(125~200)		 32 300 130 170 210 165 13 30.22 70 20 100 198 130 32 55 10 35 50 19 40 6 21.5 35
1500W
(2 HP)		 3~30 32 310 130 170 210 165 13 30.22 70 20 100 198 130 32 55 10 35 50 24 50 8 27 45
  • 輕荷重/縮框機種只限定馬達保固。
  • ( ) 表示輕荷重/縮框機種。
