可逆馬達

可逆馬達

產品描述

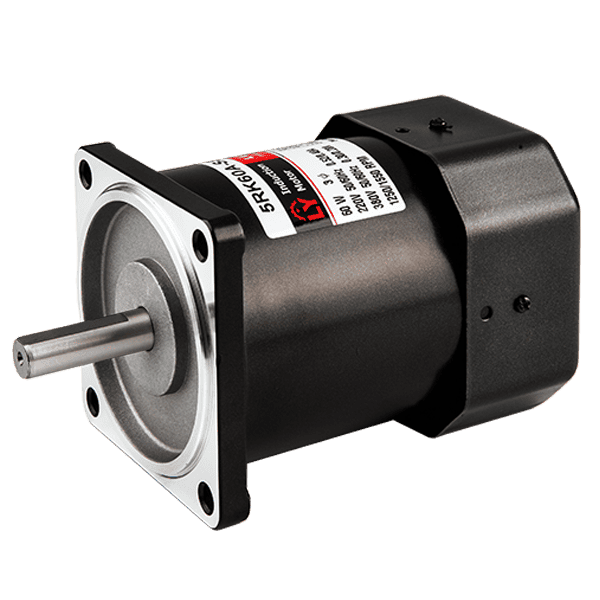

2RK / 3RK / 4RK / 5RK 【K系列-RK型】

可逆馬達又稱為簡易型煞車馬達，內置簡易型煞車子，當馬達斷電後，完全停止所需時間較短，因此在頻繁切換正逆轉的應用時，可逆馬達是合適的機型。可逆馬達最小從6W到最大可提供150W，可再選配齒輪箱達到降低轉速、增大扭力的特性。額定時間30分鐘，屬於非連續運轉型電動機。

可逆馬達只須連接單相或三相交流電源後即可輕鬆運轉，安裝簡單容易，適用於較頻繁正反轉操作的設備中，例如食品封口機、飲料封杯機、裁切機、日期標記機、包裝機械等設備。客戶亦可選擇具符合海外安全規格UL、CE之產品。

  • 正反轉切換的反應速度較快。
  • 可選用世界各國單相或三相交流電源 (可依客戶需求指定)。
  • 配線容易、操作簡單、安裝便利。
  • 體積小容易安裝、外殼烤漆處理。
  • 低噪音、低溫升。
  • 可搭配齒輪箱，保持固定轉速，減速比變化寛廣。
詢價
      • 輸出功率：6W ~ 150W
      • 電壓：單相 (須裝配電容器)、三相交流電源
      • 齒輪箱：選配。可與齒輪箱或渦輪減速機結合，可減低轉速，提高轉矩，最高減速比1 / 1800。
      • 風扇：40W為選配，60W以上為標準配備。
      • 其他選配：接線盒、強制風扇、電磁煞車器。
      • 可選用符合海外安全規範UL (美國、加拿大)或CE (歐洲)之產品。
        •       ※注意：有30分鐘額定時間限制，不可連續運轉。

規格表

型號機種框號輸出功率馬達軸型式類型對應電壓風扇對應齒輪箱
2RK6A-□ 30分鐘額定 60mm 6W 圓軸 導線型 單相或三相 - -
2RK6GN-□ 30分鐘額定 60mm 6W 斜齒軸 導線型 單相或三相 - 2GN
3RK15A-□ 30分鐘額定 70mm 15W 圓軸 導線型 單相或三相 - -
3RK15GN-□ 30分鐘額定 70mm 15W 斜齒軸 導線型 單相或三相 - 3GN
4RK25A-□ 30分鐘額定 80mm 25W 圓軸 導線型 單相或三相 - -
4RK25GN-□ 30分鐘額定 80mm 25W 斜齒軸 導線型 單相或三相 - 4GN
5RK40A-□ 30分鐘額定 90mm 40W 圓軸 導線型 單相或三相 可選配 -
5RK40GN-□ 30分鐘額定 90mm 40W 斜齒軸 導線型 單相或三相 可選配 5GN
5RK60A-□F 30分鐘額定 90mm 60W 圓軸 導線型 單相或三相 標配 -
5RK60GN-□F 30分鐘額定 90mm 60W 斜齒軸 導線型 單相或三相 標配 5GN
5RK60GU-□F 30分鐘額定 90mm 60W 斜齒軸 導線型 單相或三相 標配 5GU
5RK90A-□F 30分鐘額定 90mm 90W 圓軸 導線型 單相或三相 標配 -
5RK90GU-□F 30分鐘額定 90mm 90W 斜齒軸 導線型 單相或三相 標配 5GU
5RK120A-□F 30分鐘額定 90mm 120W 圓軸 導線型 單相或三相 標配 -
5RK120GU-□F 30分鐘額定 90mm 120W 斜齒軸 導線型 單相或三相 標配 5GU
5RK150A-□F 30分鐘額定 90mm 150W 圓軸 導線型 單相或三相 標配 -
5RK150GU-□F 30分鐘額定 90mm 150W 斜齒軸 導線型 單相或三相 標配 5GU

尺寸表 (mm)

型號功率 (W)ABCBDBEIGPZE馬達軸端重量
LKSD(KG)
2 6W 60 100 76 24 54 2.2 70 5 49.5 18 6 5.2 0.8
3 15W 70 112 80 32 64 2.2 82 6 58 25 6 5.2 1.1
4 25W 80 118 86 32 73 2.2 94 7 66.5 25 8 7 1.5
5 40W 90 142 106 36 83 2.2 104 7 73.6 30 10 9 2.5
60W 90 161 125 36 83 2.2 104 7 73.6 30 12 11 3.3
90W 90 184 148 36 83 2.2 104 7 73.6 30 12 11 3.3
120W 90 184 148 36 83 2.2 104 7 73.6 30 12 11 3.3
150W 90 184 148 36 83 2.2 104 7 73.6 30 12 11 3.3
