120W 無刷馬達驅動器

120W 無刷馬達驅動器

產品描述

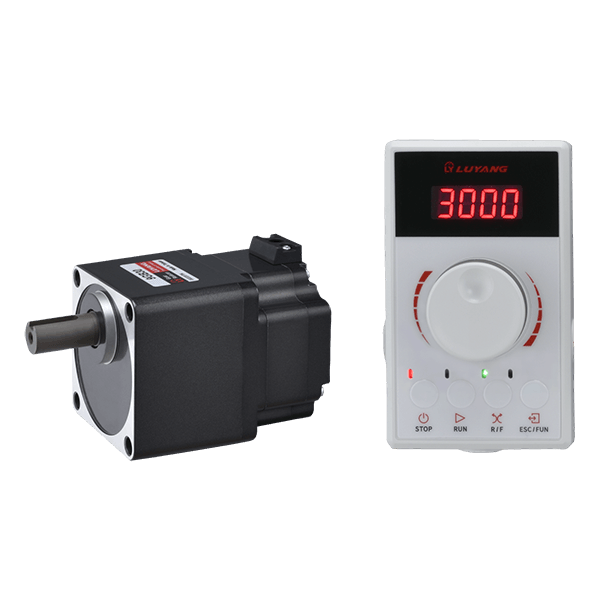

9BU120A-A30 / 9BU120GB-A30

BU系列無刷馬達是一款薄小型、高效率、低噪音的無碳刷式馬達，驅動器搭載數位顯示面板與設定旋鈕，配線簡單，只需將馬達和驅動器連接即可，方便用戶快速安裝和啟動。

不同於傳統的有刷馬達，無刷馬達不需使用碳刷和換向器，可減少磨損和維護需求，延長使用壽命。無刷馬達另一個優點是速度控制範圍更廣，能夠在較寬的速度範圍內保持高效運行，在額定轉速範圍內即使低速運轉也可保持轉矩穩定，不受低速影響。

這些優點使無刷馬達被廣泛應用於自動化設備、食品、包裝設備、輸送帶設備、切肉機、農業用具機等各個領域。隨著環境永續的低能耗需求，無刷馬達的應用範圍進一步擴大，成為更多設備和系統的核心驅動部件。

我們的產品將幫助您提高生產效率，降低成本，並保持您的競爭優勢。

  • AC交流入電。
  • 體積小、耗電量低、效率高。
  • 寬廣的調速控制範圍: 80~4000Rpm/min，不受低速影響。
  • 4速運轉設定、數位顯示、可設定加速/減速時間、搭載警報顯示。
詢價
  • 輸出功率：120W
  • 標準減速比： 5~100比。
  • 電壓：單相AC100~120V、單相AC200~240V、三相AC200~240V
  • 速度控制範圍：80~4500rpm/min。
  • 保護功能：過負載、過電流、超速、馬達賭轉、檢知器異常等保護。

規格表

馬達型號圓軸型9BU120A-A30
齒軸型9BU120GB-A30
驅動器型號　 BUD120-A BUD120-C
額定輸出                               (W) 120
電源輸入 額定電壓          (V) 單相110V 單相220V/ 三相220V
電壓容許誤差 -15% ~ +15%
頻率 (Hz) 50/60
頻率容許誤差 - 5% ~ +5%
額定輸入電流         (A) 2.33 1.41/ 0.81
最大輸入電流        (A) 6.8 4.1/ 2.0
馬達額定轉速                       (r/min) 3000
速度控制範圍             (r/min) 80~4500
速度變動率 - 0.2% ~ +0.2%
馬達額定轉矩                      (N-m) 0.38
馬達瞬間最大轉矩                (N-m) 0.57
額定時間 連續
保護等級 馬達: IP40   驅動器: IP20
馬達絕緣等級 B級
軸材質 馬達軸、減速機出力軸: 鋼
驅動器檢知器 霍爾元件
絕緣電阻 馬達: 線圈對外殼DC500V 100MΩ以上
驅動器:電源端子對驅動器散熱板DC500V 100MΩ以上
絕緣耐壓 馬達: 線圈對外殼 AC1500V/ 1分鐘
驅動器:電源端子對驅動器外殼 AC500V/ 1分鐘
使用環境 溫度：0 ~ +40℃(無凍結)
濕度：85%以下(無結露)
標高：海拔1000m以下
環境：無腐蝕性氣體、灰塵。不可於爆炸性、放射性場所、磁場、真空等特殊環境
保存環境 溫度：-20 ~ +70℃(無凍結)
濕度：85%以下(無結露)
標高：海拔3000m以下
環境：避免太陽直曬，鹽分較少且通風良好場所

產品型號一覽表

馬達型號類型框號輸出功率馬達軸型式驅動器電源電壓對應齒輪箱減速比
9BU120A-A30 無刷馬達 90mm 120W 圓軸 BUD120-A 單相AC100~120V - -
BUD120-C 單相AC200~240V/ 三相AC200~240V
9BU120GB-A30 無刷馬達 90mm 120W 斜齒軸 BUD120-A 單相AC100~120V 9GB 5,10,15,20,30,50,100
BUD120-C 單相AC200~240V/ 三相AC200~240V

馬達轉矩特性

■ 120W 馬達

減速機規格

減速機           減速比51015203050100
馬達軸轉速
出力軸轉速 (r/min) 3000r/min 600 300 200 150 100 60 30
容許轉矩 (N.m) 120W 80~3000r/min 1.65 3.30 5.04 6.69 9.60 15.91 30.00
4500r/min 1.17 2.34 3.51 4.68 6.66 11.07 22.23
容許懸吊載重 (N) 120W 距離出力軸前端10mm 300 400 500
120W 距離出力軸前端20mm 400 500 650
容許推力載重 (N) 120W 150
運轉方向 與馬達同方向 與馬達反方向
scrollable

外型尺寸圖

■ 120W 馬達
■ 120W 馬達減速機組
單位：mm
比數L
5~20 96mm
30~100 109mm
■ 驅動器
■ 配件: 電纜線(另購)

驅動器功能

■ 各部的名稱
驅動器前側(有前蓋板)
驅動器前側(拆下前蓋板) 驅動器後側
  • 主電源連接器
  • 單相輸入:主電源連接器請連接L1、L2
  • 三相輸入:主電源連接器請連接L1、L2、L3
■ 功能
功能 內容
運行功能 馬達啟動/停止
切換運轉方向
調整轉速
三種操作模式的選擇
四段運行資料的設定：轉速、轉矩限制、加速度/減速度時間
馬達轉速的上限及下限設定
設定顯示減速比、增速比時的轉速
平緩啟動/平緩停止
簡易停止保持模式
轉速設定方式 使用旋鈕，調整速度
使用I/O設定四段運行資料的速度
加速度時間、減速度時間*1 類比設定: 通過加減速率旋鈕設定。0.2~15秒的範圍內設定
數位設定: 針對運行資料的各段數進行設定。0.2~15秒的範圍內設定
*1實際的加速時間、減速時間受客戶的使用條件、負載慣性及負載轉矩等的影響。
輸入訊號 光耦合器輸入方式：電源須小於10mA
利用內部電源動作：DC5V
可連接的外部直流電源：DC5~30V
SINK輸入/SOURCE輸入
可對訊號分配3組輸入(X0~X2)。出廠設定: [FWD]、[REV]、[M0]
輸出訊號 光耦合器、電晶體開集極電路輸出
外部直流電源：DC5~30V
SINK輸出/SOURCE輸出
可對訊號分配2組輸出(Y0~Y1)。出廠設定：[SPEED OUT ]、[ALARM OUT ]
保護機能 異常警報顯示、過負載、過電流、過電壓、電壓不足、超速、馬達堵轉、檢知器異常、安全起動、驅動器過溫度、驅動器電力模組異常。
■ 多段速度運行

運行資料設定完成後，可藉由M0與M1輸入ON/OFF的切換，進行多段運行。

範例:
運行資料的段數編號M0M1轉速
No.1 OFF OFF 3000
No.2 ON OFF 2000
No.3 OFF ON 1000
No.4 ON ON 500

注意：相關詳情請參閱BU系列操作手冊。
